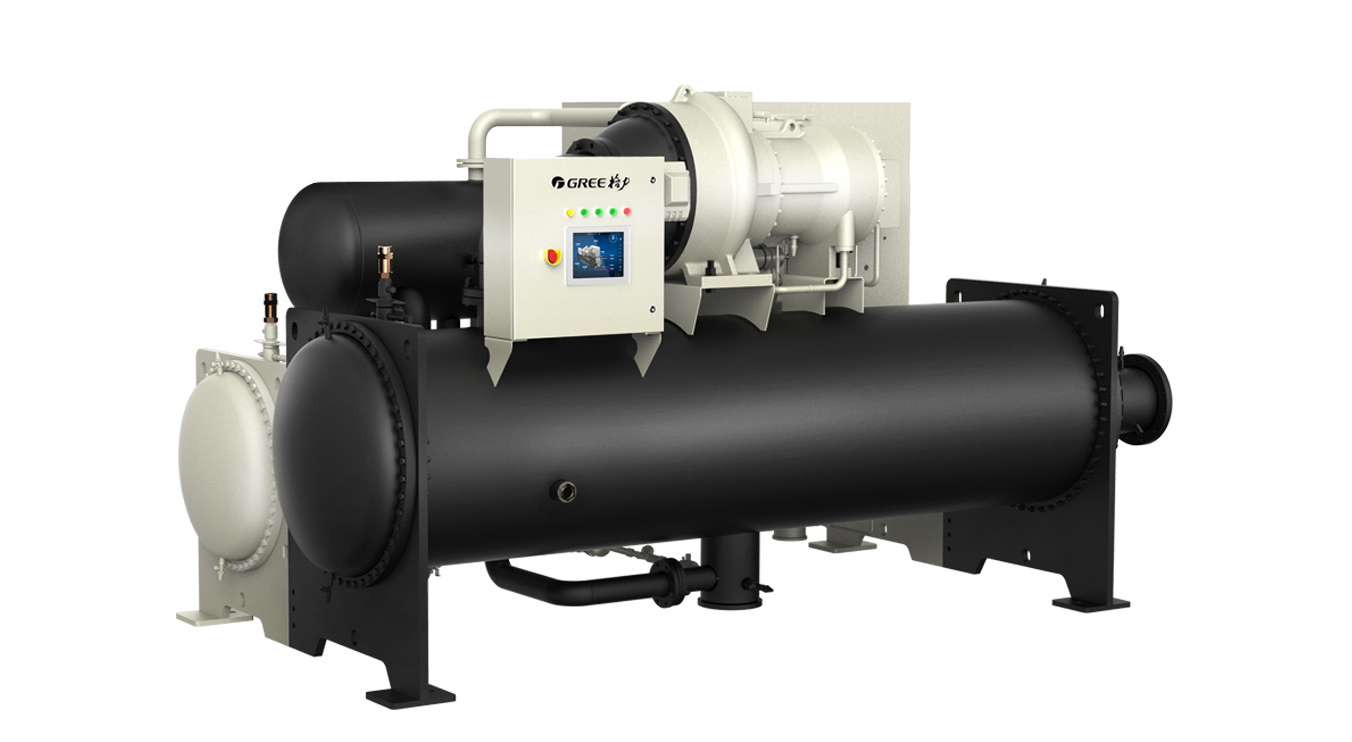

格力CVE系列永磁同步变频离心式冷水机组

格力CVE系列永磁同步变频离心式冷水机组采用永磁同步变频直驱结构,相比普通离心式冷水机组,全年综合效率提升65%以上,节能40%以上,可广泛用于大型办公楼宇、医院、学校、商场以及工艺流程.

立即咨询

产品详情

NO.1   核心技术 ,高效节能
高速电机直驱双级叶轮

·格力永磁同步变频离心式冷水机组采用高速电机直接驱动双极叶轮结构,取消了常规离心机的增速齿轮装置和2个径向轴承,大大见减小了机组的机械损失,提高了机组效率;
·直联驱动,结构更简单,运行更可靠,压缩机的整体尺寸小,压缩机体机与重量为相同冷量常规压缩机的40%;
·取消增速齿轮,没有齿轮的高频噪音,压缩机运行噪音更低,比传统机组降低了8dBA以上。

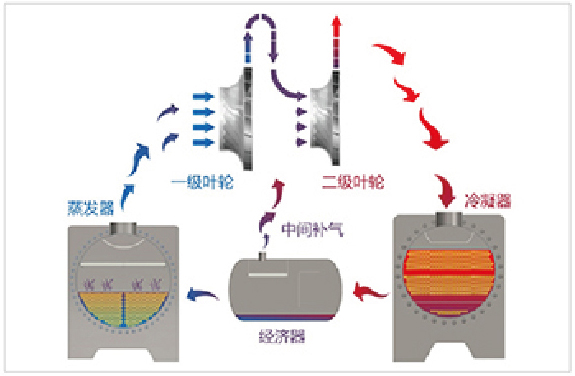

双级压缩补气技术

双级压缩补气技术相比单级压缩具有以下优势:
·制冷循环效率提高5~6%;
·压缩机转速降低,运转可靠性提高,使用寿命增长;
·叶轮出口气流角大,喘振裕更宽,运行范围更广。

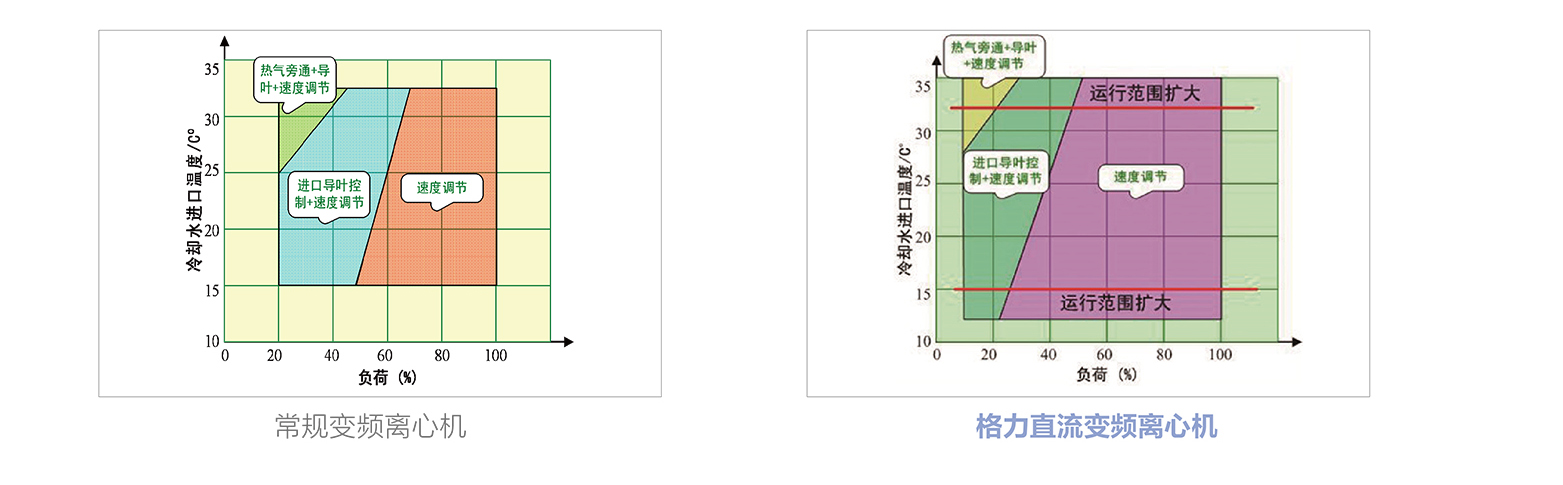

运行范围广

·双级压缩技术与扩压器技术大大拓展了机组的运行范围,机组可在冷却水进水温度12~35℃范围内稳定运行,实现10~100%负荷无极调节。
·常规变频离心机采用变转速+导叶联合进行冷量调节,在50~60%负荷时,就开始关小导叶,降低部分负荷以下机组效率;格力永磁同步变频离心机在25%~100%负荷范围内,通过变转速实现,从而减小导叶节流损失,提高机组全工况性能。

NO.2   核心部件 稳定可靠

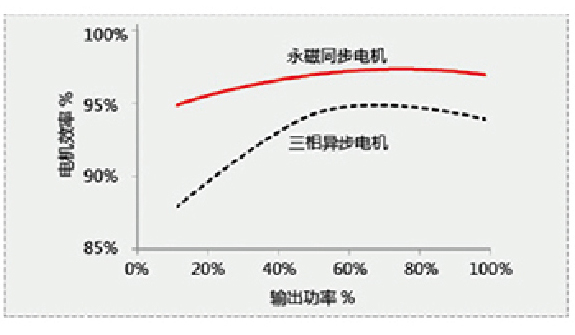

高速永磁同步变频电机

·采用大功率高速永磁同步电机,功率达400KW以上,转速达18000rpm以上。且其体积小,重量轻,400KW的高速永磁同步电机重量相当于75KW的交流感应电机。高速永磁同步变频电机的启动电流小,电机效率均达到96%以上,效率可高达98.2%,大大提高机组满负荷于部分负荷的运行能效。
·采用螺旋环绕的制冷剂喷射冷却技术,对电机定子、转子充分冷却,电机温度场均匀,保证电机高效运行;部分负荷时电机发热量小,能充分利用低冷却水温时的高能效条件,可在冷却净水温度12℃条件下高效运行。

绿色变频器

机组标配机载变频器。针对压缩机封闭系统需求,变频器采用高速永磁同步无位置传感器精确控制技术,无需探头即可感知电机转子位置,能时刻精确监测电机角度位置,提高可靠性。采用一体化设计,变频器直接安装在机组上,大大减小了机组的占地面积,为客户节省机房面积。此外,变频器采用冷媒冷却,冷却效果好,且铜管管路简洁可靠,便于维护。同时所有通讯接线均在厂内完成,提高了机组的可靠性。

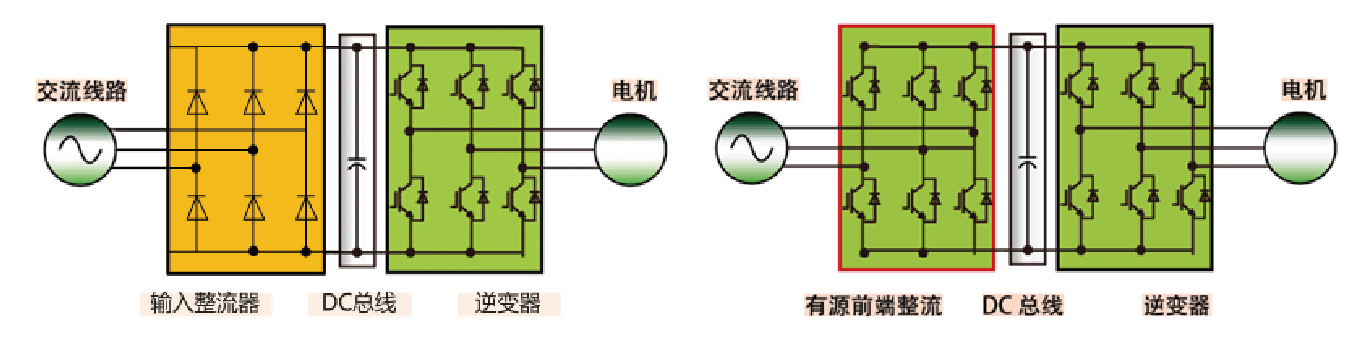

不带谐波处理:功率密度高,经济可靠性高,有完善的保护,电压谐波THD小于5%,且没有高次谐波,广泛适用于大型办公楼宇、学校、酒店、商场等对电磁型号无特殊要求的场合。
带谐波处理:采用PWM可控整流技术,使变频器输出平滑的正弦波,提高电机效率,对数据机放、医院、科研院所、工艺流程等对电磁干扰敏感且要求高的特殊场合有可靠的适用性。

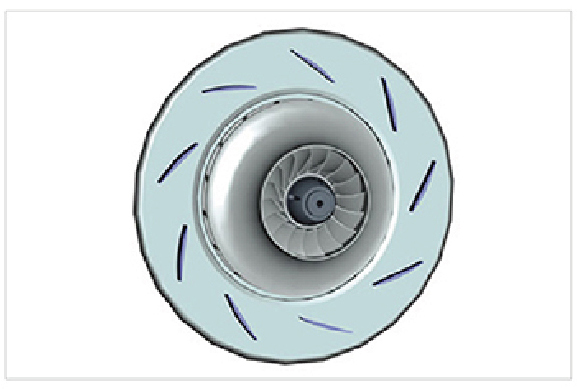

低稠度叶片扩压器

·低稠度扩压器设计,有效地将高速气体转换成高静压气体,实现压力回收的高效率。在部分负荷下,鸦片导流有效减少回流损失,改善部分负荷性能,扩展机组运行范围,机组部分负荷性能提升8%以上。

NO.3   智能控制 实时保护
清晰宽屏设计,触屏简易

·触摸屏显示控制中心使用可靠的微处理器控制系统,为用户提供便捷、高效、可视化的操作截面,同时也具有实时监控、数据记录、安全保护等功能。该控制中心采用12′′ 1024X768 宽触摸屏,用户只需要触碰屏上的某个按钮即可执行响应的功能操作,画面显示清晰明了,人机交互性能优异。另外用户可以根据需要自行选择中文、英文两种界面操作语言。

高性能数字信号处理平台,智能控制技术

·控制系统使用高性能的32位CPU和DSP数字信号处理器,良好的数据采集精度和数据处理能力确保了系统控制的实用性及精度要求。
·机组采用智能Fuzzy-PID复合控制算法,能确保系统快速响应且性能稳定。

权限分级设,密码保安全

·控制中心为操作者提供了安全访问密码,防止在未经许可的情况下改变设定值。访问级别分为两级,分别是用户级和厂家级。开机和进入用户参数设定界面时需要输入用户密码,此密码由用户自行管理,便于修改;进入厂家参数界面时需要厂家密码,因厂家参数的任何更改都可能影响到机组运行的可靠性,此密码由专业的工程调试人员持有。

机组软加载、软停机功能

·机组的负荷瞬间变化时,机组控制系统控制机组逐步加载,避免机组频繁启停,运行稳定。
·停机过程中,机组控制系统先关小进口导叶(IGV)至预设值,然后才切断电机电源,可有效降低对机组的冲击。并且,此时运行电流下降,可有效延长启动器的寿命。

自适应调节技术,稳定输出

·机组控制系统不但能根据冷水出水温度调节负荷,而且还能根据冷水进水温度的变化率来预测和补偿空调负荷的变化,可使机组调节负荷的速度更快,出水温度更稳定。
·当机组运行工况恶劣时,机组会调节自身的运行参数来继续运行,而不是采用频繁停机的方式,保证机组稳定可靠运行,从而满足用户的制冷需求。

系统全对接,远程智能化

·触摸屏对外提供Modbus slaver 通讯协议接口,离心式冷水机组可以通过触摸屏接入格力楼宇自动化控制系统,也可以通过触摸屏链接GPRS远程套件接入格力远程智能服务中心,真正实现了格力中央空调远程智能化。
·格力远程智能化服务中心是一个可靠的售后服务平台,能够提供故障预警、运行诊断、运行数据统计分析、维护保养提醒等服务,使空调机组运行在可靠状态,减少用户的维修保养费用,延长机组的使用寿命。
